מציאת פלוס אחרי סוויצ' בפונטו דור ראשון

[matansab]

אהלן, אני מעוניין לחבר את מערכת הסטריאו בצורה כזאת שתכבה עם כיבוי המנוע.
בנוסף, אני רוצה לחבר מטען לטלפון שיהיה פעיל רק כאשר המנוע פועל (ע"מ שהשנאי שם לא יצרוך זרם בצורה קבועה)
וגם לחבר מצלמת DVR שתתחיל לצלם אוטומטית עם ההתנעה.

לכל אלה אני צריך חוט שיהיה בו פלוס כאשר הסוויץ' פעיל.
בסביבת מערכת הסטריאו אף פעם לא היה לי אחד כזה.
ניסיתי כמה חוטים שנראו לי חשודים באיזור תיבת הנתיכים אך ללא הצלחה.
האם יש בפונטו איזשהו סימון קבוע לחוט כזה?
אם לא, היכן כדאי להתחיל לחפש?

תודה לכולם ובמיוחד לרפי לין

[chesh]

אני עשיתי את זה אצלי
אמור להיות לך חוט אדום באזור של הפיוזים או בצד שלהם מהצמה. אני ממש כבר לא זוכר היכן הוא בדיוק.
לגבי הרדיו, אתה אמור לחבר אליו את החוט האדום של הרדיו. החוט הצהוב מהרדיו הוא מתח קבוע ואל החוט האדום אתה בעצם צריך לחבר את ה+ אחרי סוויץ'.

לגבי ה DVR אסור לך לחבר את המתח של המטען ישר לחוט כי מדומני שהוא 5V ולא 12V.
בשביל זה אני קניתי בית מצת נסתר ושמתי אותו מאחורי הקונסולה המרכזית שלא יכער עם המטען שלו.
אל המצת הזה חיברתי את ה + הזה אחרי הסוויץ' ומינוס.

אני אנסה לרדת ולצלם לך בערך מה המיקום שלו אם אתה לא מסתדר

[matansab]

איך לחבר את הרדיו אני יודע.
את הDVR אני לא מתכוון לחבר ישירות,
אני רוצה לחבר את התקע של המצת שמגיע עם המצלמה למתח, וככה המצלמה תקבל מתח וזרם כאילו הייתה מחוברת לשקע המצת, כולל הגנה עם הפיוז המקורי שלה.
כנ"ל לגבי המטען של הפלאפון.

פשוט את החוט עם המתח הזמני אין לי מושג מאיפה להביא.
האם החוט האדום שאתה מדבר עליו הוא אדום חלק, או אדום עם פס מסוים?

[chesh]

איך תחבר את ה DVR ישירות לחוט?
הרי שצריך להוריד את הראש כויכול כי אתה כבר לא משתמש במצת, ולהלחים לו חוט ל + הזה.
ואז אתה בעצם מוריד את ההגנה עליו של הפיוז. ונראה לי שגם יש שם שנאי קטן שהופך אותו ל 5V.

אני כמעט בטוח שהחוט הוא אדום חלק.
הפיוז שאחראי עליו בתיבת הפיוזים הוא של 20 אמפר ובצבע צהוב. תנסה לעקוב משם.
אני ינסה לרדת תכף להסתכל בוודאות כי זה היה מזמן שחיברתי את זה..

[matansab]

עם המלצמה מגיע התקע של המצת. זה שמכניסים לתוך השקע של המצת בקונסולה.
אני מתכוון לקחת פלוס זמני ומינוס, ולחבר אותם אל התקע של המצלמה.
אני לא מזין ישירות את המצלמה, אלא רק את התקע שלה.
ככה לא נגעתי בשום דבר שנוגע אליה. והיא מקבלת את המתח והזרם שתוכננה לקבל, כולל את ההגנה עם הפיוז שבתוך התקע.

[chesh]

כן הבנתי,
את התקע הזה מכניסים למצת. אבל מהצד השני יש תקע של שנאי שהוא מתחבר למצלמה.

מה אתה מתכנן לעשות? לחתוך את החוט באמצע ולהלחים משני הקצוות את ה + הזה? כי אז לא נראה לי שזה יעבוד ועדיין תהיה תקוע עם התקע הזה באוויר או שתיאלץ לחתוך אותו.

בכל מקרה ירדתי למטה וזה החוט שאתה מחפש:



החוט הוא כתום לבן והוא הכי שמאלי למטה במחבר הזה.

[matansab]

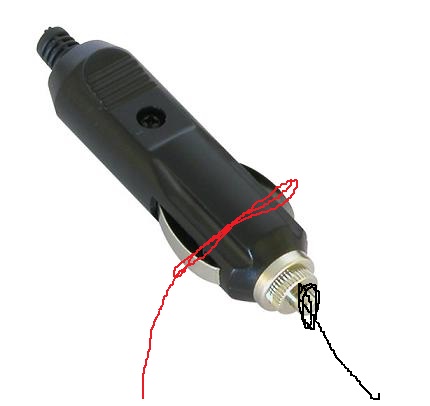

אז כנראה שלא הבנת, מצורפת תמונה להמחשה.
אני לא חותך שום דבר, אין קאטר בתהליך.
פשוט מחבר את התקע למתח. זה בדיוק 1:1 כמו לחבר אותו לשקע המצית.

האם החוט יוצא מהפין השמאלי תחתון במחבר החום? אני מקווה שזה יהיה אותו דבר אצלי.

ועוד שאלה, מדוע לשקע מצת יש 3 חוטים שמתחברים אליו?

[chesh]

הבנתי אותך

זה אילתור ולא בטוח שיחזיק. המגע יהיה רופף.
איך תחבר בדיוק את המינוס לגוף? פשוט תלפף את הכבל עליו?
זה סתם ישרוף לך הפיוז ובמקרה הכי גרוע יגרום לקצר.

בשקע המקורי החוט השלישי הוא בשביל תאורה.

בשביל התקנה נכונה ושהתקע לא יהיה גלוי, קניתי שקע מצת נוסף ללא חיבור שלישי של תאורה ופשוט שמתי אותו מאחורי הקונסולה והתקע של המצלמה תקוע שם. ככה לא רואים אותו וגם הוא מחובר כמו שצריך.

[matansab]

יש לי שקע מצת מיותר, אין בעיה להשתמש בו. אבל אני חושב שאפשר להסתדר בלעדיו.
יש לי בורג למינוס גוף, אני אתחבר אליו.
כלום לא יהיה גלוי, אל דאגה.

[yair791]

בעני לאור מה שאתה רוצה לחבר עדיף שתסלול קו מתח חדש ישר מהמצבר שיעבור דרך ממסר שיסגור את המעגל ויעביר את המתח רק כאשר הסיווץ דלוק והרכב מונע
אחרי הכל אתה רוצה להפעיל מטען לטלפון ומצלמת דרך ומערכת סטריו אז עדיף כבר למען הסדר הטוב ולמניעת עומס על קו מתח קיים לעשות ככה
