חיבור נעילה על שלט

[רפי לין]

אתה "משחק" עם מערכות אלקטרוניות (מחשב המרכב ברכב) ולפעמים זה עלול לגרום לנזק יקר.
בברכה - רפי לין

[yosikari]

בשעה טובה הצלחתי לגרום לדלתות להינעל ע"י השלט כמו שהסברת לי מצאתי את החוטים המתאימים
(שמסתבר שכלל לא היו בדלת אלא בצמת החוטים מתחת לתיבת הפיוזים)
בכ"א, עדיין יש כמה שאלות...
ראשית כל הקליטה של האנטנה מאוד חלשה אבל מאוד, עד כדי כך שאני נאלץ להצמיד את השלט לרכב בכדי שיתפוס, הסוללות חדשות ותקינות, שיחקתי בחוט האנטנה נתתי לו שלל מיקומים.. לא הלך, חיברתי אותו לשלדת הרכב גם לא עבד..
חשבתי לחבר לאנטנה של הרדיו, אבל מכיוון שזה מסורבל להעביר חוטים אשמח לשמוע מה חושבים על כך לפני שאעשה זאת..

שאלה נוספת היא מה הצבעים של החוטים האחראים לנעילת החלונות החשמלאים ברכב?

[רפי לין]

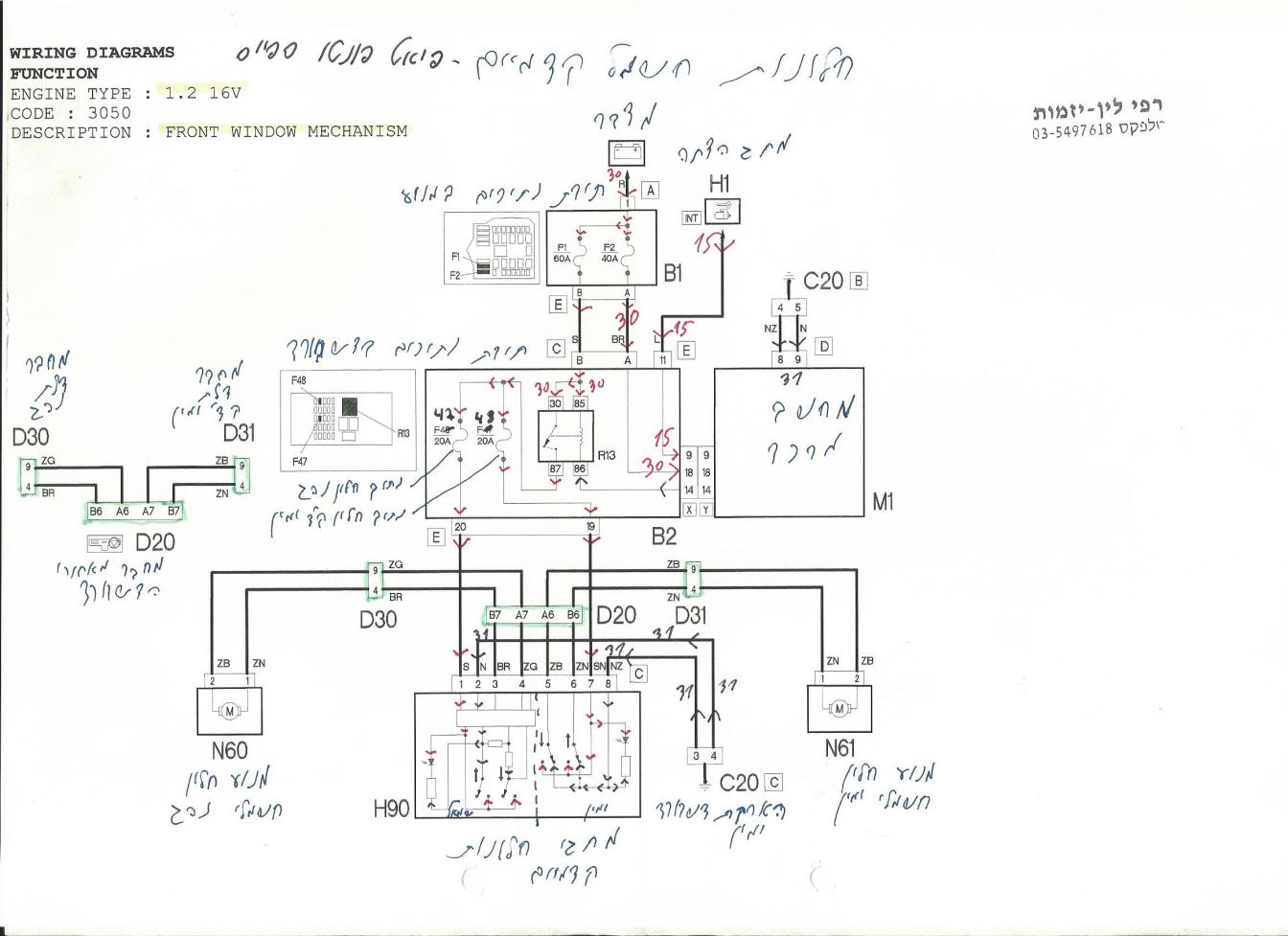

מצורף שרטוט חשמלי של מע' החלונות החשמליים ואת מקרא צבעי החוטים כבר יש לך ממוקדם.

בהצלחה ובברכה - רפי לין

[yosikari]

במקור פורסם על ידי רפי לין

מצורף שרטוט חשמלי של מע' החלונות החשמליים ואת מקרא צבעי החוטים כבר יש לך ממוקדם.

בהצלחה ובברכה - רפי לין

רפי תודה על כל העזרה, אבל אני באמת לא מבין גדול בשרטוטים, "יש לי את הפטיש אבל אני צריך שתגיד לי איכן לתקוע תמסמר..", במנגנון שברשותי קיים רק חוט אחד שאני מניח שנותן מינוס לחלונות, לאיזה חוט אני צריך לחבר אותו ברכב (ויעזור גם המיקום של החוט), תודה.

אע ובאותה הזדמנות, ישנם במנגנון גם שני חוטים חומים לפנסים של הרכב לאיזה צבע אני אמור לחבר אותם?


זה השרטוט המקורי של המנגנון:

כמו שאתה יכול לראות ירוק-משוב שלישי לחלונות
ושני חומים משוב חיובי לכל פנס..

שוב השאלה שלי היא הסבר מפושט של לאיזה צבע לחבר את המשוב השלילי לחלונות ולאן לחבר את המשוב החיובי של הפנסים (כמובן בהנחה שהצבעים תואמים לספר הרכב)

בקשר לנעילה מה שעשיתי בסוף הוא קצר בין הכתום והכתום שחור למינוס מהשלדה, איזלציה לצהובים, ואת הלבנים לחוטים שאמרת ליBV AZ.

[matansab]

החוט לסגירת החלונות לא קלוונטי לחלונות עצמם אלא ליחידה נפרדת שנקראת "מרים שמשות" ואם לא מותקנת אצלך יחידה כזאת, אין לך לאן לחבר את החוט המדובר.

[yosikari]

במקור פורסם על ידי matansab

החוט לסגירת החלונות לא קלוונטי לחלונות עצמם אלא ליחידה נפרדת שנקראת "מרים שמשות" ואם לא מותקנת אצלך יחידה כזאת, אין לך לאן לחבר את החוט המדובר.

איך אני יכול לזהות את היחידה הזו? איכן ממוקמת ואיך נראת?
הרכב הוא פונטו V8 2001 ידני, רק הקדמיים חשמלאים.

[matansab]

זה נראה בד"כ כמו קופסא שחורה קטנה שמזכירה את מערכת השלטים שהתקנת.
אם מותקן, זה יהיה בטח בסביבה שבה בחרת להתקין את מערכת השלטים.

האם הייתה מותקנת ברכב מערכת אזעקה?
האם הייתה מותקנת ברכב מערכת שלטים כלשהי?
אם לא, כנראה שלא קיימת אצלך היחידה הזאת.

[yosikari]

במקור פורסם על ידי matansab

זה נראה בד"כ כמו קופסא שחורה קטנה שמזכירה את מערכת השלטים שהתקנת.
אם מותקן, זה יהיה בטח בסביבה שבה בחרת להתקין את מערכת השלטים.

האם הייתה מותקנת ברכב מערכת אזעקה?
האם הייתה מותקנת ברכב מערכת שלטים כלשהי?
אם לא, כנראה שלא קיימת אצלך היחידה הזאת.

אזעקה ישנה אבל מנותקת שלטים לא שידוע לי.
מחר אחפש קצת שם (אני מניח שהתכוונת לאיזור תיבת הפיוזים) ואצלם לאמת איתכם אם זה זה, במידה ולא קיימת כמה מסובך יהיה להזמין כזו ולהתקין אותה (באופן עצמי כמובן)?

[matansab]

אם התקינו אזעקה בעבר, יש יותר סיכוי שהתקינו גם מרים שמשות. אבל זה לא בטוח.
ההתקנה של מרים שמשות קצת יותר מסובכת מהתקנה של מערכת שלטי נוחות.
אם תרצה לחפש עוד חומר ברשת, כך זה נקרא באנגלית: window roll up module
