המאורר פועל רק על מהירות גבוהה.

[amir684]

אתה יכול להסביר לי דרך המקלדת, יש לי רקע יחסית טוב בשניהם.

[Lexxxa]

סבבה, אז ככה.

ברכב שלך מחשב נותן פיקודים (-) לממסרים של המאוורר (יש 2 ממסרים, ממסר לכל מהירות).
מאיפה המחשב לוקח את הנתונים זה כרגע לא משנה.

המאוור מקבל פיקוד (+) מהממסר.

בשביל מהירות 1 מאוורר מקבל פיקוד (+) מהממסר 1 (ממסר מהירות 1) דרך הנגד.

בשביל מהירות 2 מאוורר מקבל פיקוד (+) מהממסר 2 (ממסר מהירות 2) ישירות ללא הנגד.

אני מאמין שאתה יודע איך עובד ממסר (אם לא אז תגיד )

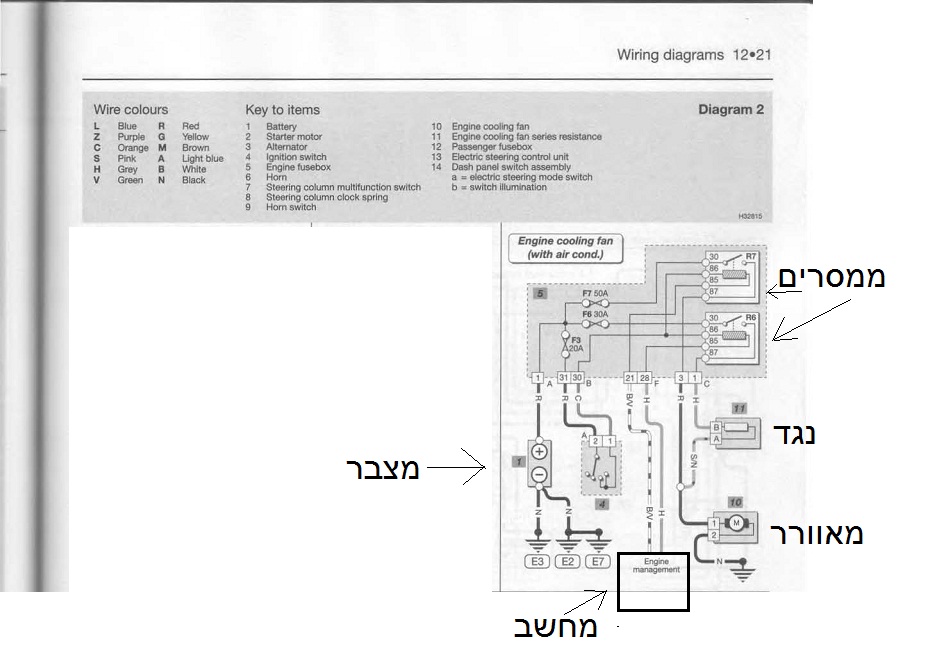

צירפתי לך תמונה עם סירטוט חשמלי של מע' קירור שלך.

אתה צריך לבדוק שממסר 1 מוציא מתח (+) לכיוון הנגד ברגע שהטמפ' מגיעה ל90 מעלות.

ניתן לבדוק זאת עם נורת ביקורת.

תחזור עם תשובות ונמשיך הלאה.

[amir684]

תודה רבה לך על העזרה!
איפה בדיוק נמצא ממסר 1?

[Lexxxa]

לא יודע איפה הוא נמצא אצלך ברכב, בטח בקופסת ממסרים בתא מנוע.

על המכסה של הקופסה צריך להיות רשום על מה אחראי כל ממסר, תראה האם רשום לך שם R6 ו R7.

אם תראה בסרטוט, החוט שיוצא מהממסר 1 לכיוון הנגד הוא בצבע אפור, ומהנגד למאוורר הוא בצבע ורוד/שחור.
אז אתה צריך לבדוק שבחוט האפור יש מתח (+) ברגע שהחום מגיע ל90 מעלות ולפני הפעלת מהירות 2.

[רפי לין]

שרטוט מקורי מפיאט, מתורגם ומפוענח עם מיקומי הממסרים והדפס אותו ותוכל לעבוד ולבדוק לפיו.
תרגום צבעי החוטים:
H - אפור R - אדום
B - לבן A - תכלת
N - שחור C - כתום
V - ירוק
יש חוטים עם שני צבעים ולדוגמא: AN שזה תכלת/שחור.
הממסרים והנציכים של מאורר הרדיאטור, נמצאים בתיבת הנתיכים שבתא המנוע (ליד המצבר) ובשרטוט יש גם ציור שלה עם מיקום הממסרים והנתיכים.
בהצלחה ובברכה - רפי לין

[amir684]

בדקתי את הממסר והוא תקין, וברגע שהחום מגיע ל90 יש מתח בחוט האפור, בדקתי רציפות של כל החוטים שם ואין שום נתק.
יכול להיות שהנגד החדש תקול?
איך אני יכול לבדוק אותו?

רפי תודה על השרטוט המפורט יותר.

[Lexxxa]

בדיקה 1 : תחבר מתח (+) קבוע (מהמצבר) בין הנגד לממסר ותראה האם מאוורר נכנס לפעולה במהירות 1.
אם המאוורר לא נכנס לפעולה אז תבצע בדיקה 2.

בדיקה 2 : , תחבר מתח (+) קבוע (מהמצבר) בין הנגד למאוורר עצמו ותראה האם מאוורר נכנס לפעולה במהירות הגבוה.

צירפתי לך סרטוט של רפי עם נקודות מסומנות לחיבור מתח (+) קבוע.

תחזור עם תשובות.

[amir684]

בבדיקה הראשונה הוא לא עבד, בבדיקה השניה הוא עבד. אני מניח שהנגד תקול.

[Lexxxa]

נגד תקול, יש לי נגד כזה (לא יודע עם תקין או לא), ייתן לך בחינם.

[mgoldst]

האם לא ניתן למדוד התמגדות עם אומטר?
בטח יש לו כמה אוהם בודדים
