הרכבת חיבור צינור האגזוז עם האטם לסעפת הפליטה שלושה אומים 13מ"מ.
אטם חיבור צינור האגזוז.

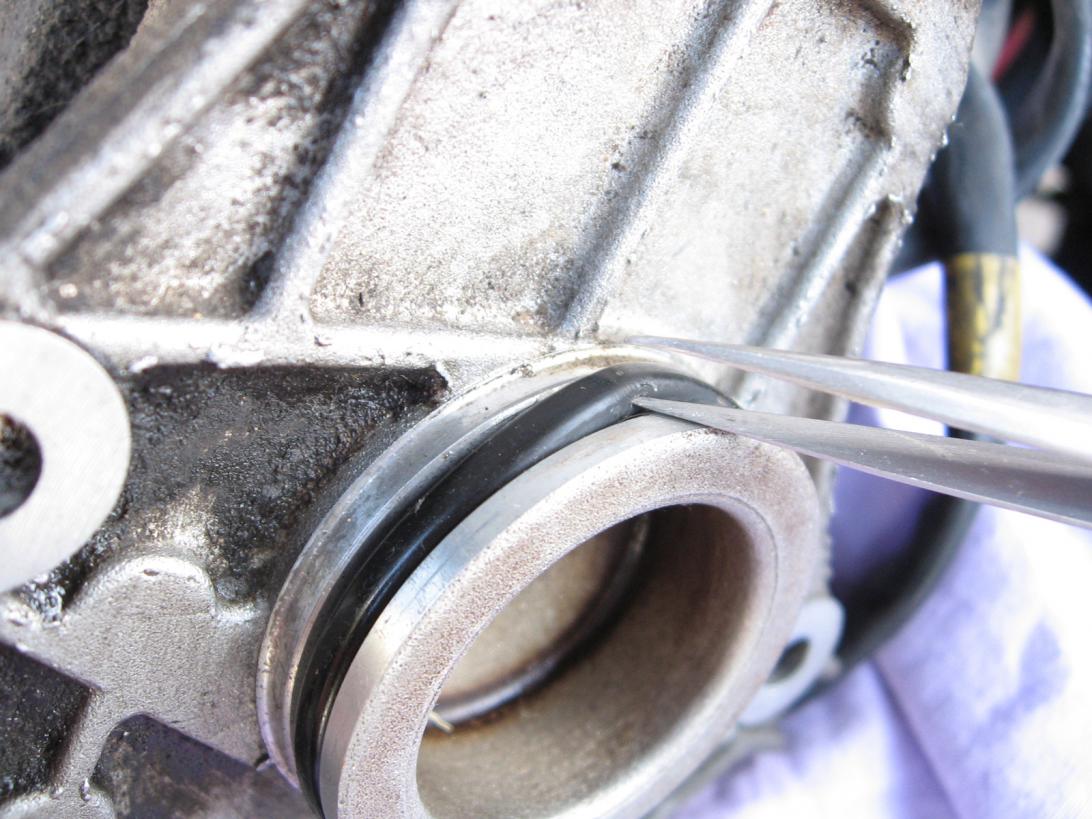

החלפת אטם O-ring ביחידת סליל ההצתה והרכבת יחידת סלילי ההצתה שני אומים 10מ"מ ובורג 10מ"מ.
חיבור קונקטור רגש טמפ' מים ECU (בצד ימין של סעפת היניקה בצבע כחול) וחיבור צינורית הוואקום.
פה כבר מישהו הסיח את דעתי ושכחתי לצלם, השתמשתי במס' תמונות משלב הפירוק.
חיבור קונקטור רגש חום מנוע (בצד שמאל של ראש המנוע).
בצע שוב בדיקת תזמון, שהכיוונים. כיוון ראשון: TDC (נקודה מתה עליונה), כלומר בוכנה בצילינדר מס' 1 (הקרוב לטיימינג) צריכה להיות בנקודה הכי עליונה (בין פעולת דחיסה לעבודה). הכיוון נעשה ע"י פתיחת מכסה גומי קטן הנמצא בגוף הגיר מעל גלגל התנופה (על-יד התרמוסטט). סיבוב גל הארכובה בעזרת ראצ'ט עם בוקסה 13מ"מ (קל יותר ללא מצתים) ע"מ לכוון את התיזמון כך שהחריץ שבגלגל התנופה ייתיישר עם סימן קו האפס (משולש המתכת הגדול מביניהם). כשזה מכוון, הסימון (החריץ) שבגלגל גל הארכובה (צד הטיימינג) כבר יהיה מכוון אף הוא מפני שגלגל התנופה נמצא על אותו הגל. (הסימון שבגלגל גל הארכובה ייתיישר עם הסימון על בלוק המנוע, שעה 10), כלומר אפשר לכוון TDC או מגלגל התנופה או מגלגל גל הארכובה.
כיוון שני: החריץ (הסימון) שבגלגל גל הזיזים צריך להתיישר עם החריץ שבצד ראש המנוע (צד שמאל אחורי של הראש, שעה 9).
התמונה מסובבת שמאלה.
החלפת מותחן בחדש, נקה את אזור רצועת התזמון מלכלוך והרכב את רצועת התזמון. שים לב לסימון כיוון הסיבוב של הרצועה. תחילה הרכב את הרצועה על גלגל הארכובה, סביב גלגל משאבת המים, מעל גלגל גל הזיזים ולבסוף החלק את הרצועה סביב המותחן. מתח וחזק מעט את המותחן לעת עתה.
בצע שוב בדיקת תזמון, שהכיוונים לא השתנו וכשהכל מיושר ומכוון, מתח את הרצועה עם המותחן בעזרת מוט/מפתח מתאים (אפשר להיעזר בשפיץ פלייר או להכניס שני ברגים לחורים שבמותחן ולהכניס מברג ביניהם שישמש כמנוף) וסובב/מתח את המותחן נגד כיוון השעון. וודא שמתח הרצועה יהיה כזה שבמרכז המיפתח הארוך של הרצועה (בין הצירים), יהיה ניתן להטות את הרצועה בעזרת האגודל והאצבע לרוחבה (לא לאורכה), כך שחלקה הפנימי המשונן יופנה כלפי הצד. (זווית של 90 מעלות במדוייק עד כמה שניתן).
סגור את בורג המותחן בעזרת טורקמטר למומנט סגירה 28nm, או עם מפתח רינג 13מ"מ.
סובב את גלגל גל הארכובה בעזרת ידית עם בוקסה 13מ"מ (סיבוב שלם של גלגל גל הזיזים) וודא שסימוני התזמון נשארים מכוונים, במידה ולא, שחרר את המותחן, כוון שוב וסגור (28nm).
הרכבת כיסויי רצועת התזמון שני ברגים 10מ"מ בצד הקדמי של המכסה (מלפנים), בורג 10מ"מ בצד האחורי של המכסה (אוחז גם את מדיד השמן). הרכבת קונקטור TDC בחזרה למגרעת שבמכסה.
מזוג שמן על מכלול גל הזיזים כ- 3/4 מהקיבולת הנדרשת. בדוק ונקה מדי פעם את מדיד השמן (המתן בין מילוי למשנהו ע"מ שהשמן ירד למטה) עד שהשמן יעמוד בין סימן המקסימום למינימום שבמדיד השמן.
המשך...
