בקשת מדריך - התקנת דיבורית


שלום לכולם,
לאחר סקר נרחב החלטתי לרכוש דיבורית מסוג MOTOROLA TK30
https://www.youtube.com/watch?v=bcb0Lwt7dEI
דיבורית שמסוגלת לשדר מוזיקה, להנמיך מוזיקה כאשר שיחה נכנסת, להקריא GPS, וכו'
האם למישהו יש איזה מדריך התקנה (אפילו של דיבורית אחרת) ?

נ.ב
1. דגם הרכב שלי הוא GRANDE PUNTO EVO
2. רכשתי את הפינים להוצאת הרדיו

תודה,
אבי

מדריך התקנה של דיבורית רגילה לא ממש יעזור לך, ממה שראיתי ברשת זה מוצר קצת יותר משוכלל ועם די הרבה חיווט שצריך לחבר.
הרכב שלך יחסית חדש, אם אתה לא בטוח מה אתה עושה ואתה לא רואה את זה מסתיים בשלום, קח את הדיבורית למתקין מערכות שיתקין לך את הדיבורית בתשלום.
אם אתה כן מרגיש שאתה יכול לעשות זאת, הסכימה שבוודאי תגיע עם המכשיר, אמורה להספיק לך.

שלום לכולם,

כאמור, הדיבורית המיוחלת הגיעה (TK30) מאיביי כמובן (350 ש"ח) .
מומלצת מאד, כיתוב בעברית, מציגה שמות, ספר טלפונים, מדברת, משדרת מוזיקה, וויז וכו'

ניסיתי לבצע חיבור (נסיון שטחי בלבד) אך לקחתי לתשומת ליבי את שנאמר כאן מעליי ולכן החלטתי ללכת לבעל מקצוע לבצע זאת (150 ש"ח)
אגב, במוטורולה רצו 230 ש"ח

אני תמיד דוגל באופציה של "אפשר לנסות" ומנסה ללמוד דברים חדשים
ניסיתי להרכיב, מעט פחדתי...אז עצרתי

לאנשי המקצוע לרוב יש את הניסיון הגדול ואת המקצועיות שלהם ואני חושב שבשביל 150 שקל, כדאי.

בכל מקרה,

במידה ומישהו מבין מעט במערכות רכב, עקבתי אחר עבודתו של בעל המקצוע וצילמתי מעט.

הנה הצעדים הנדרשים :

** מדריך זה אינו מפורט, אין אחריות על הכתוב **

1. מפרקים את המערכת בעזרת פינים המיועדים לכך אותם ניתן לרכוש כאן
2.למערכת ישנם 2 חיבורים : 1. אנטנה (כבל שחור בודד) 2.כבל נתונים ומתח (צמה)

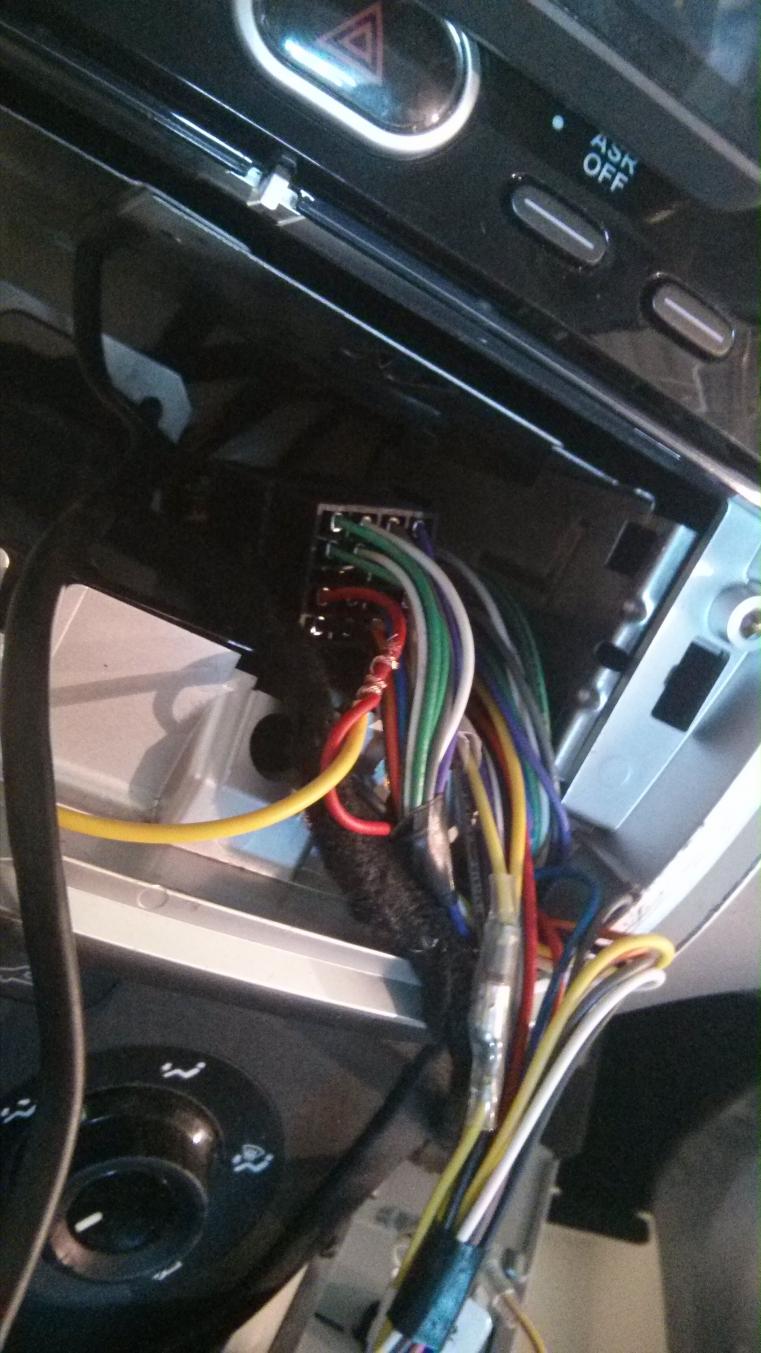

3.מנתקים את הצמה מהמערכת ומחברים אותה לחיבור בצמה שקיבלנו בערכה של הדיבורית

קובץ מצורף 9161

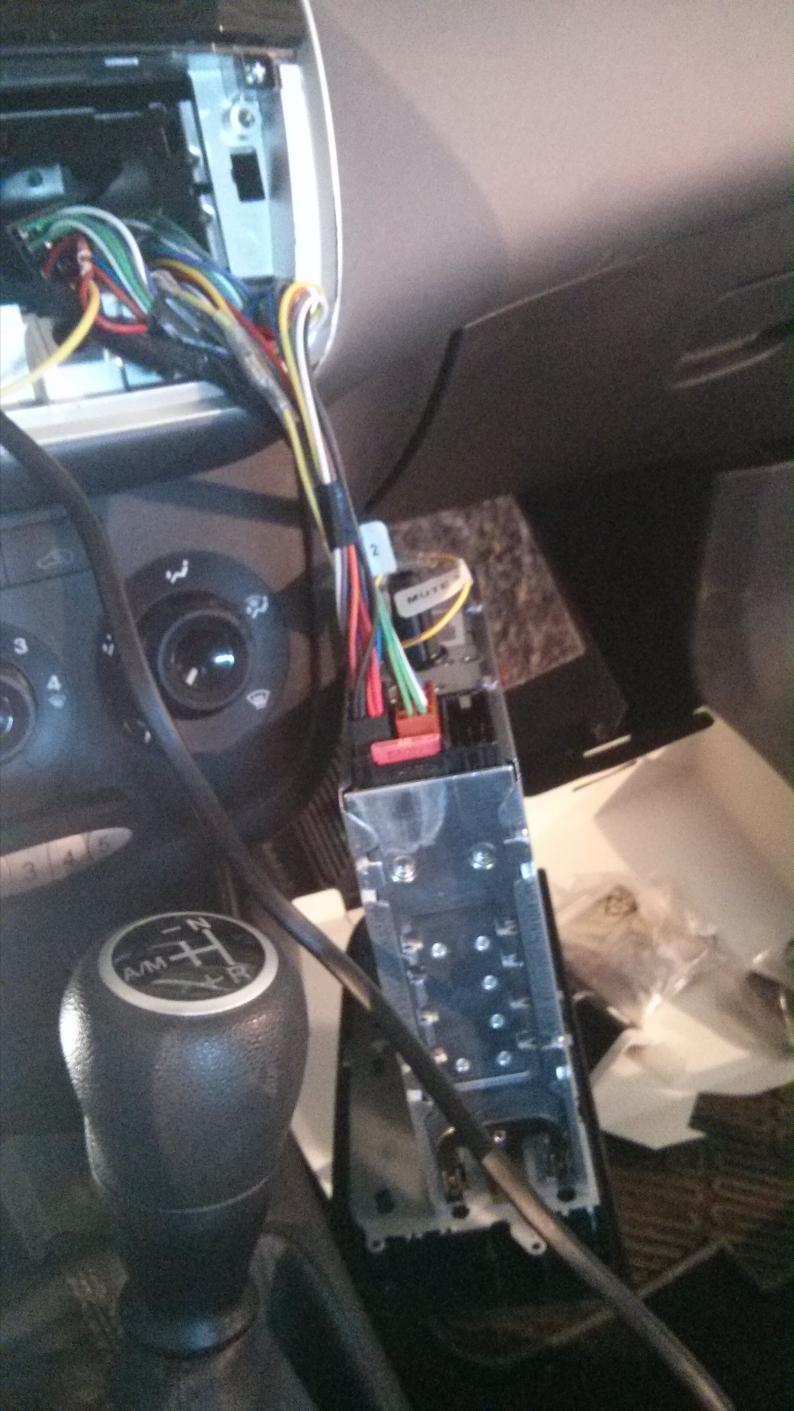

4. לצמה שקיבלנו בערכה ישנם 2 חיבורים מלבניים (אחד שחור ואחד אדום) אשר מתחברים במקום החיבור המקורי למערכת (אדום למעלה ושחור למטה)
קובץ מצורף 9162

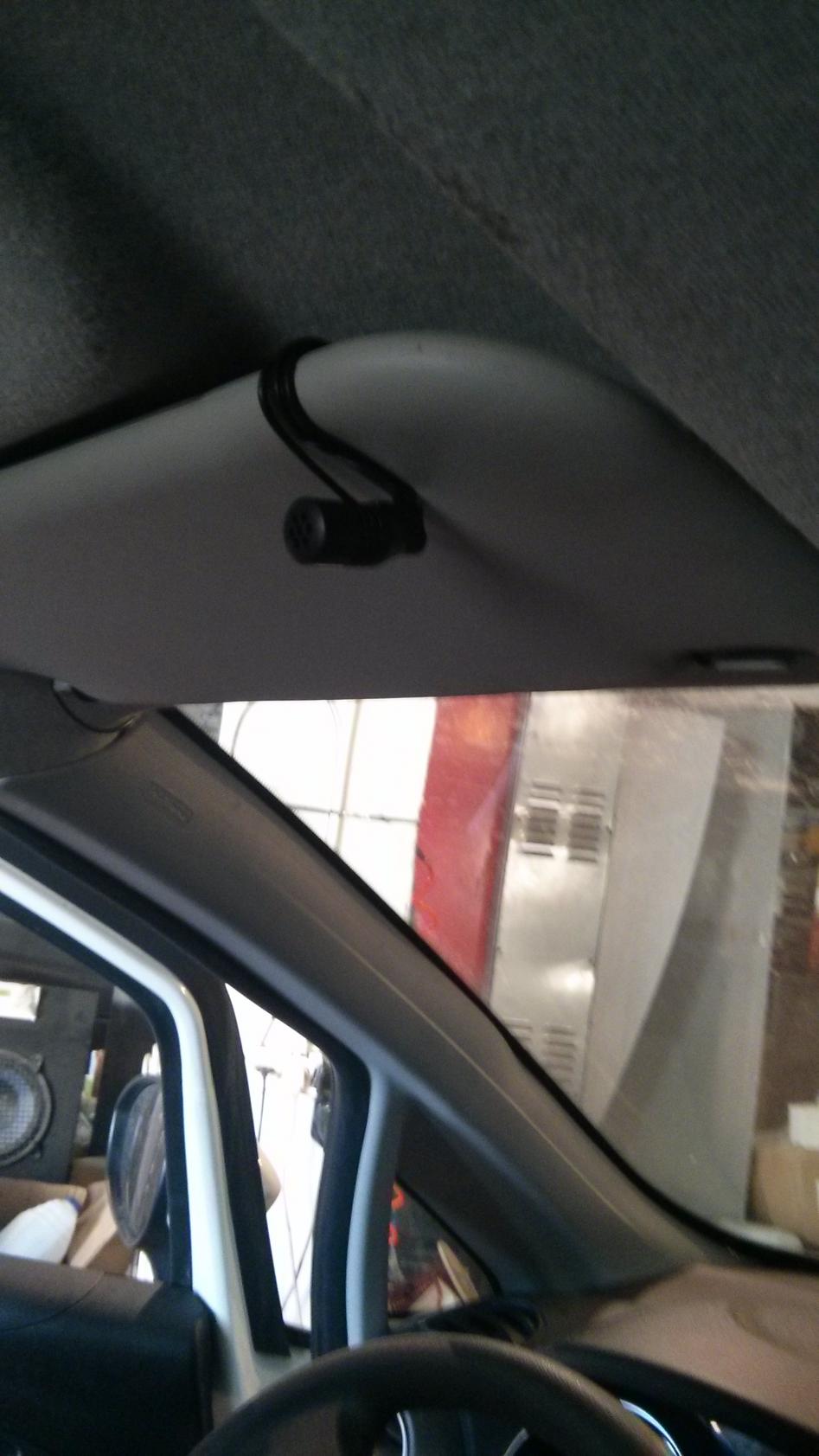

5.ממקמים את המיקרופון במקום המיועד (אני שמתי בסוכך)
קובץ מצורף 9163
6.מפרקים את הפלסטיק בקונסולה באמצע בצד של הנוסע (מחברים פשוטים)
7.מפרקים את התושבת של הרדיו (כ-8 ברגי כוכב שנמצאים על התושבת עצמה-הברזל)

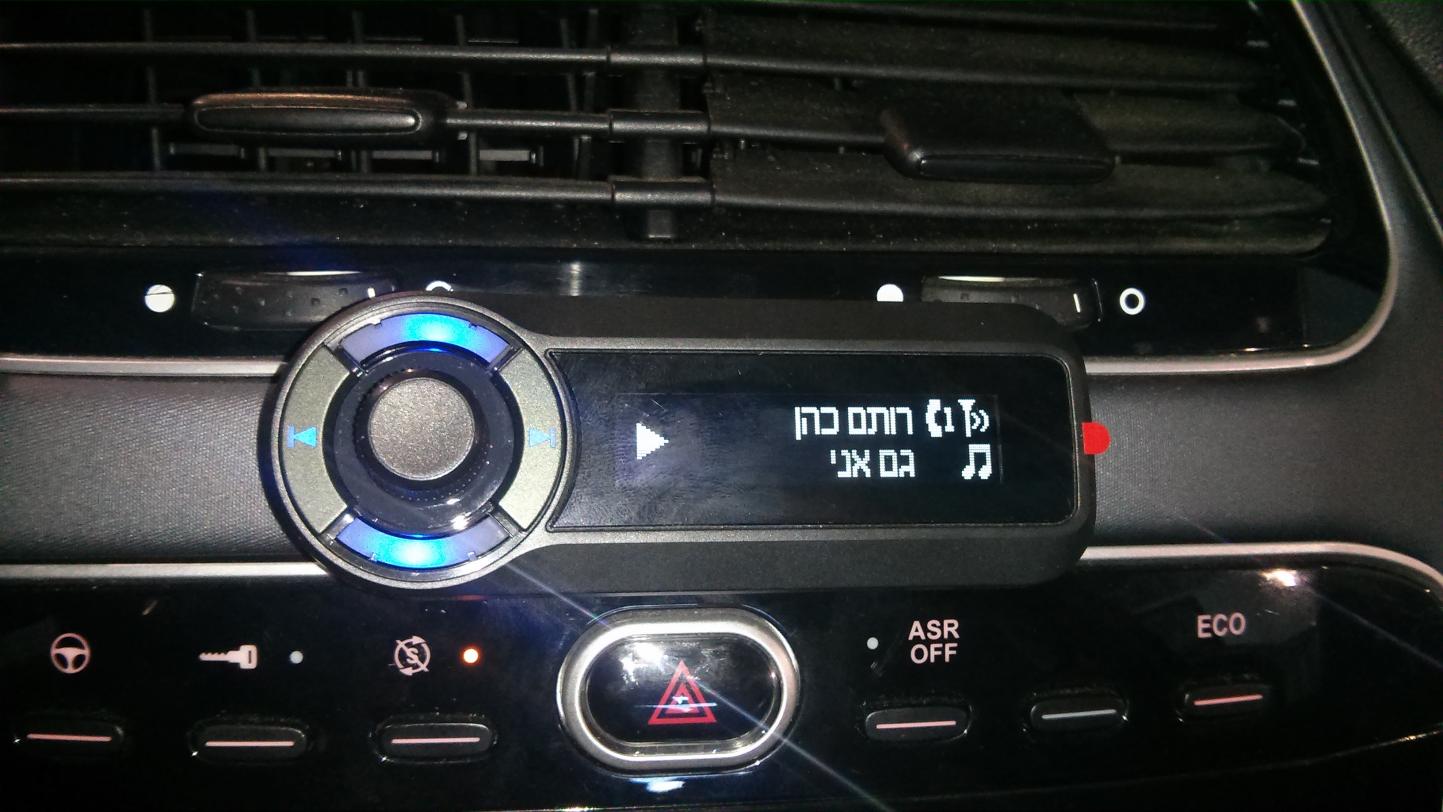

8.ממקמים את המסך של הדיבורית ("שלט")

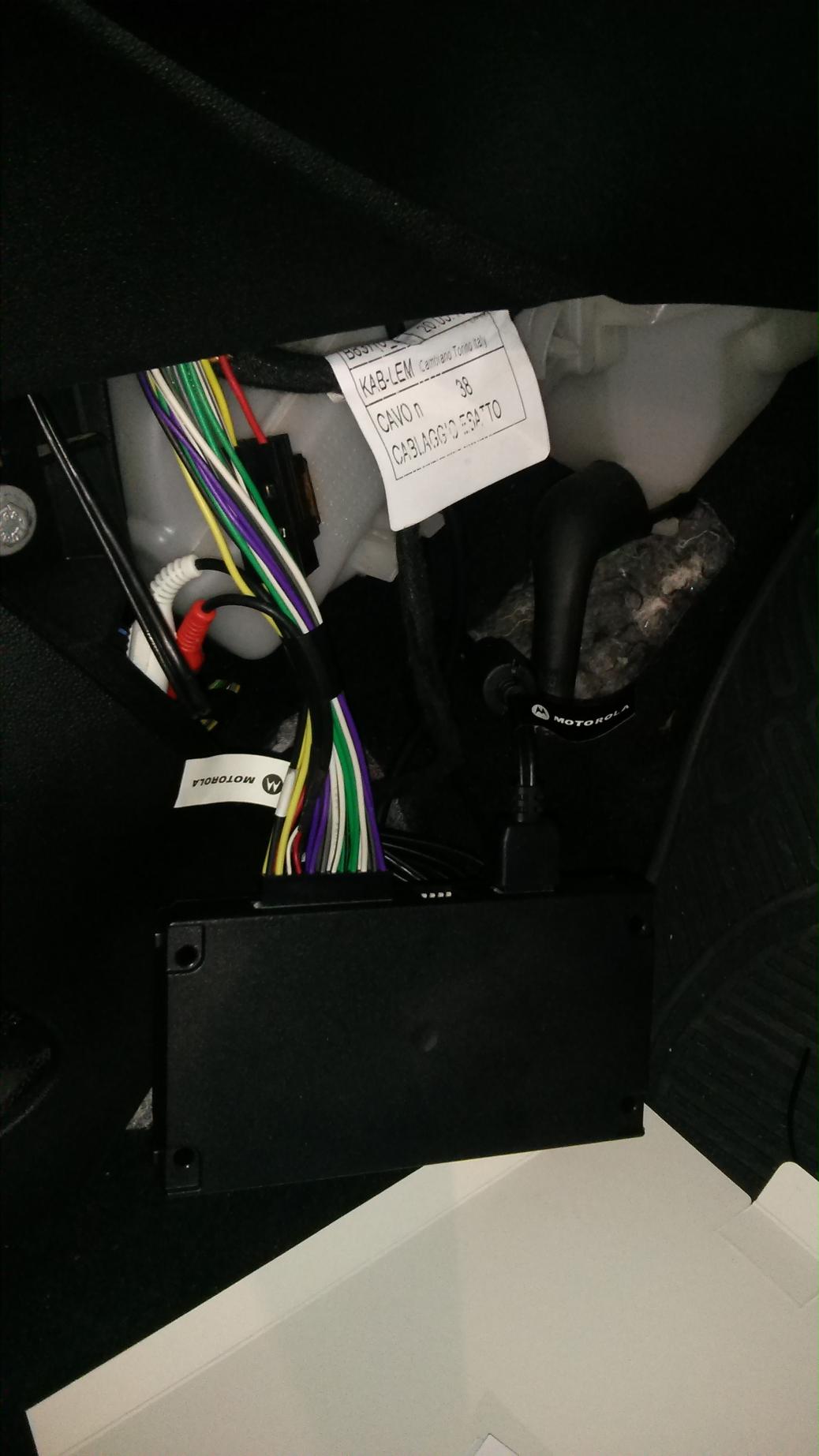

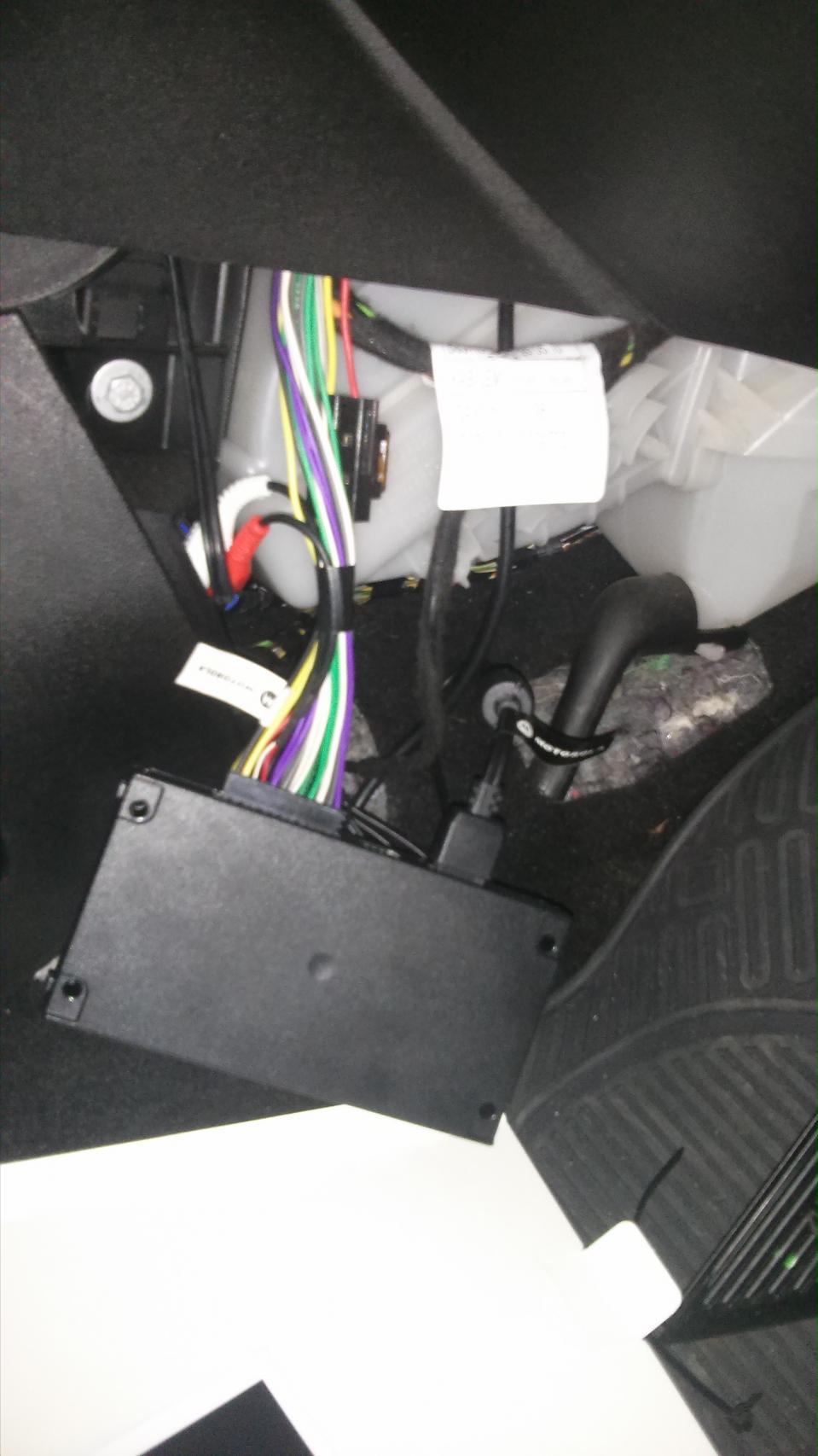

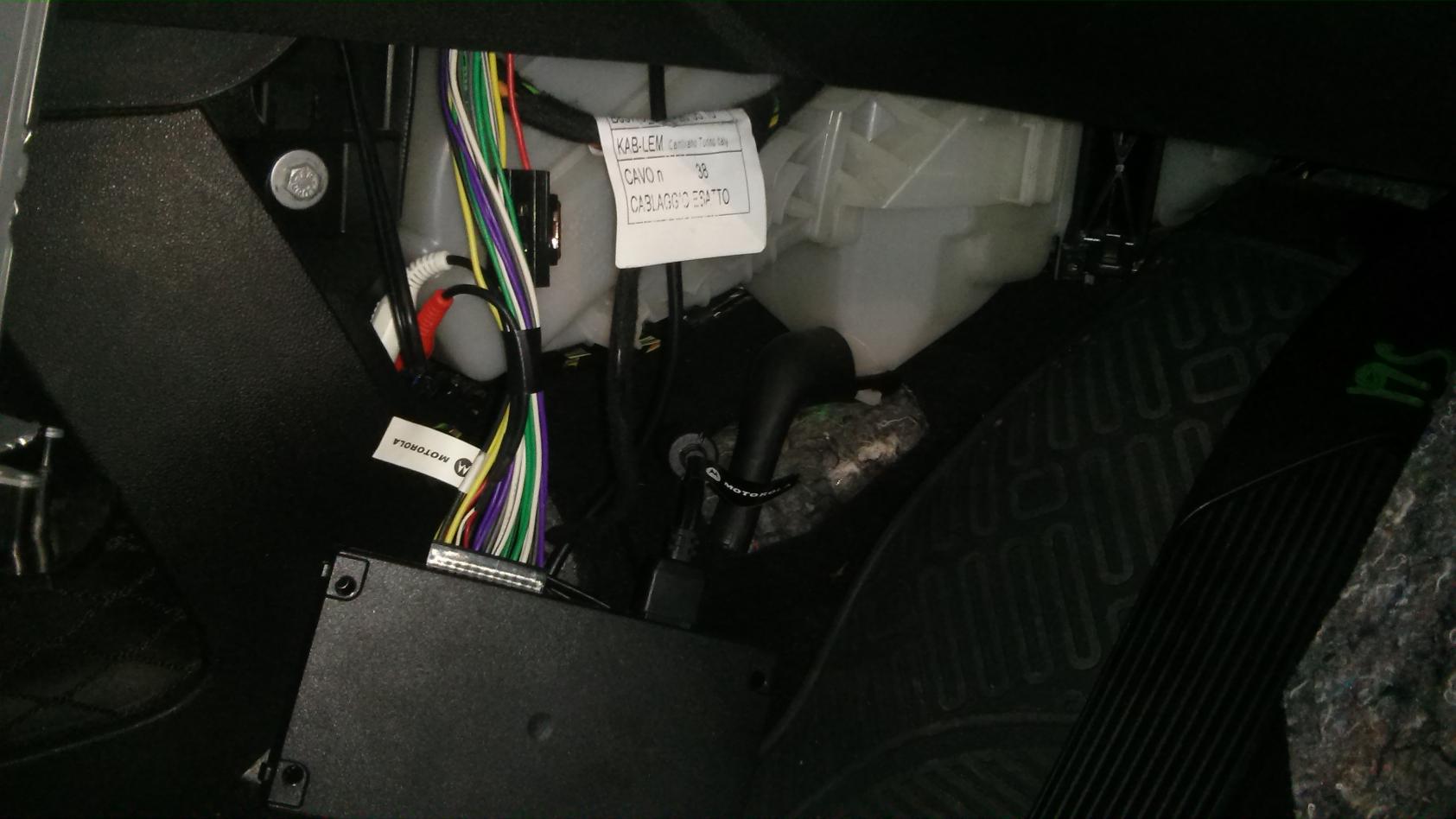

9. מעבירים דרך המרכז אל הפתח שברגליים בצד שליד הנהג את כל הכבלים (הצד השני של הצמה, המיקרופון, החיבור USB וה AUX וה"שלט") ומרכיבים ל"מוח" של הדיבורית
קובץ מצורף 9164
קובץ מצורף 9165
קובץ מצורף 9166

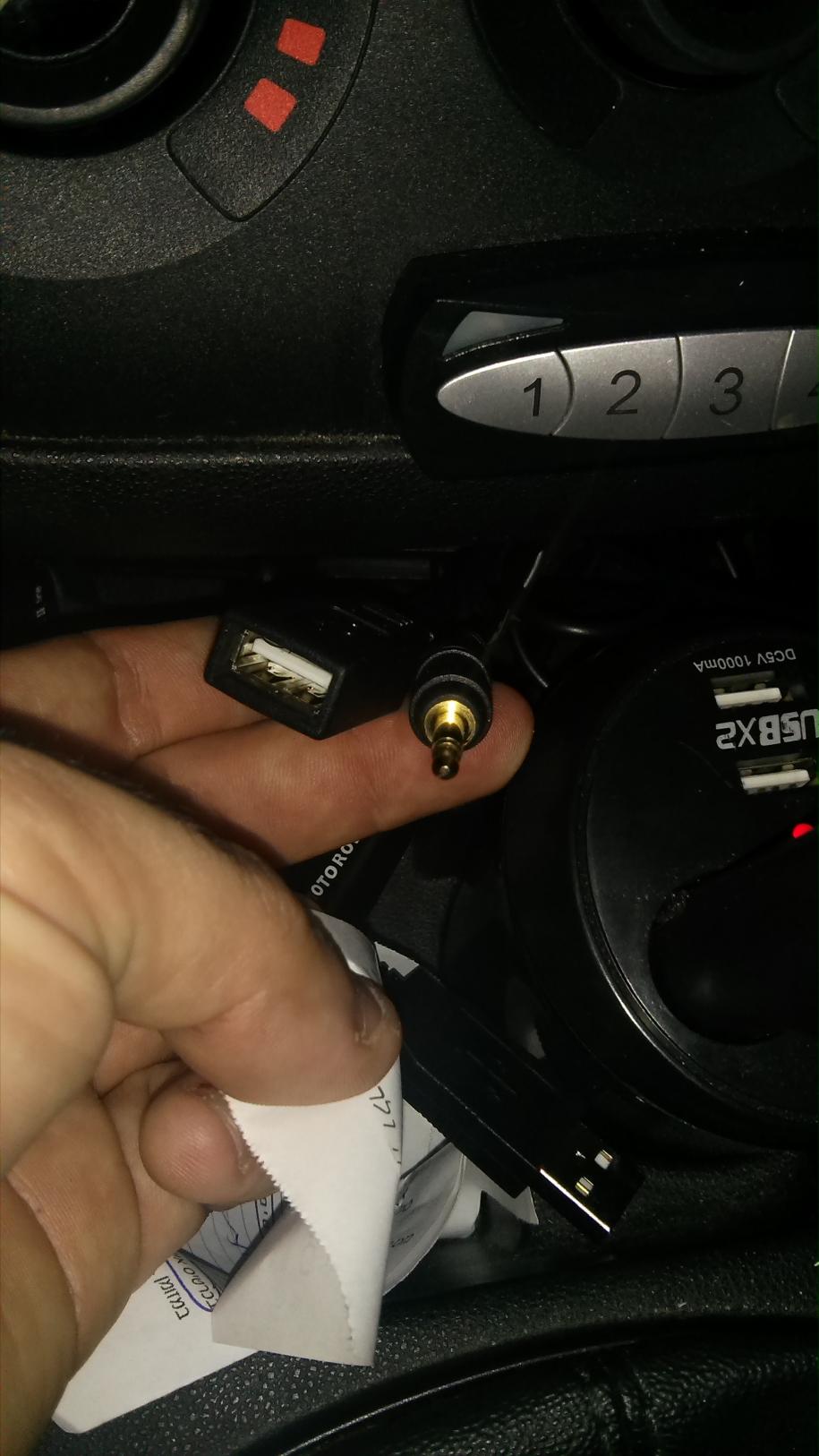

9.ב. אני הוצאתי את הכבל AUX וUSB מהיכן שיושבת המאפרה
קובץ מצורף 9167
10. מגלפים את הכבל ignition (אדום ) מהצמה שמחוברת למערכת (זו שקיבלנו בערכה)
11. מעבירים דרך כבל נוסף (כבל נפרד) מתח מהקופסא שנמצאת מתחת להגה בצד שמאל דרך מעל הפדלים והחיפויים בצד
12. מחברים את זה להיכן שגילפנו ומכסים באיזולירבנד
13.מכניסים את ה"מוח" יחד עם החיבורים אל מתחת לחיפויים וסוגרים
14.מושיבים בלחץ את התושבת של המערכת על הכבל של ה"שלט"
15. מחזירים את הברגי כוכב למקום
16. מחזירים את המערכת למקום (גם כאן נדרש מעט לחץ)

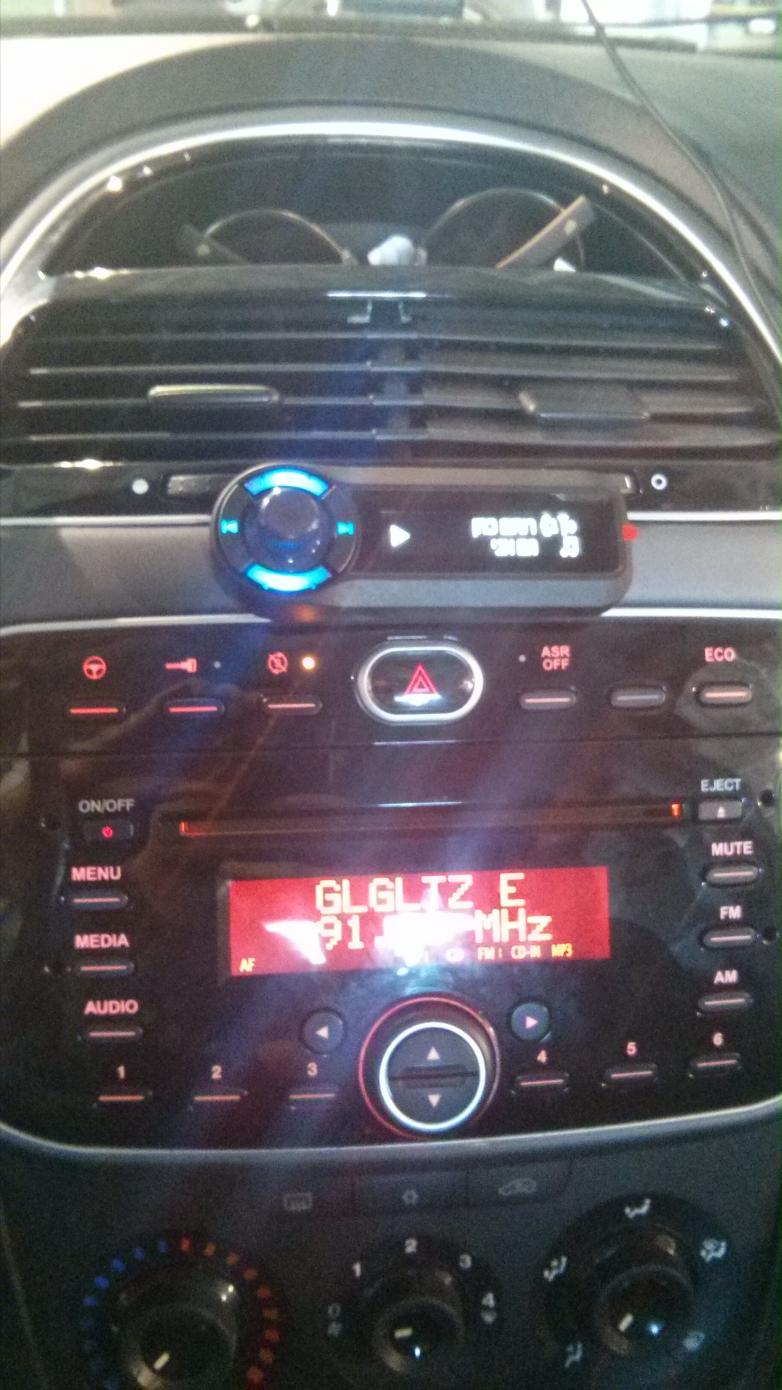

17. מורידים את המדבקה ומדביקים ויש לכם דיבורית לתפארת! (במחיר של בין 350-500 ש"ח כולל התקנה)

קובץ מצורף 9168
קובץ מצורף 9169



בברכה,

אבי ארזי

נאה, אם כי בעלות הדיבורית הנ"ל + מיסים + התקנה (הסכום שציינת אמור לכלול מע"מ ומכס. למזלך לא "נפלת" אבל זה יכול לקרות, שלא לדבר על ההימור של שליחת חבילה בדואר ישראל, השם ייקום דמם :mad:) אפשר כמעט לקנות HU של חברה סבירה (פיוניר למשל, אך לא רק) עם BT פנימי וכן USB שיודע לעבוד גם עם IOS וגם עם אנדרואיד + מתאם לשליטה מההגה + פאנל עבור היח'.

היתרון העיקרי - יח' אחת בלבד, ללא תוספות וללא חיבורים (למעט המתאם, אבל הוא פנימי ומתעסקים איתו באופן חד פעמי), אתה בוחר איזו רמה של HU שאתה רוצה ואת הפונקציות שלה.
חסרונות - (עדיין) יקר יותר, בד"כ ללא עברית.
