התקנת שלטי נוחות


שלום לכולם,
רכשתי סט שלטי נוחות עם מפתח קפיצי.
כשהסתכלתי על חוברת ההוראות פתאום הבנתי שאני לא ממש יודע איך להתקין את זה לבד.

אשמח לעזרה והכוונה.

זה עיקר מה שמופיע בחוברת ההוראות:
http://i01.i.aliimg.com/img/pb/293/0...013293_339.jpg

ישנו עוד צד שמופיעה בו חלוקה ל"הדק חיובי", "הדק שלילי", ו"הדק חיובי ושלילי"

תודה רבה ושבת שלום :smile:

הי
אני קניתי את החיישנים באיביי והתקנתי אצל מתקין מקצועי ב130 ש"ח + 60 ש"ח המחיר של החיישנים.
חסכתי יותר מ150 ש"ח בערך.

לדעתי אם אתה לא בקיא אז עדיף לך להתקין אצל חשמלאי, אני חשבתי שאני מבין ואז ראיתי את הסכמה והעדפתי לקחת צעד אחורה ולא להסתבך :)

אלו לא חיישני חניה, למרות שנראה לי שחיישני חניה אמורים להיות יותר קלים להתקנה.
נראה לי שיספיק לי לדעת אם מדובר אצלי בהדק חיובי או שלילי,
היכן לחפש את החיווט של הנעילה המרכזית (נעילה ופתיחה) ולאן לחבר את מרים החלונות.
כך נראה מה שהזמנתי:
http://i01.i.aliimg.com/img/pb/101/6...695101_665.jpg

אויש סליחה פשוט חשבתי על פתחית הנושא שלי לגבי חיישני רוורס ושרבבתי את זה פה בטעות. אני התכוונתי להגיד שקניתי את שלטי הנוחות באיביי והתקנתי אצל מתקין מקצועי.

spice - כל הערכה + התקנה עלו 190? זה גם מרים חלונות? אפשר לינק למוצר + איפה התקנת?

תודה !

היום שכפלתי צ'יפ ומפתח. אבל את המוח של המערכת עדיין לא חיברתי. אז אני פותח את הרכב דרך המנעול שבדלת :(
היכן אוכל למצוא את החוטים הרלוונטים לחיבור המערכת?
קריאה לעזרה מרפי לין :)

תודה :D

זו חוברת ההוראות במלואה:

http://i01.i.aliimg.com/img/pb/293/0...013293_339.jpg

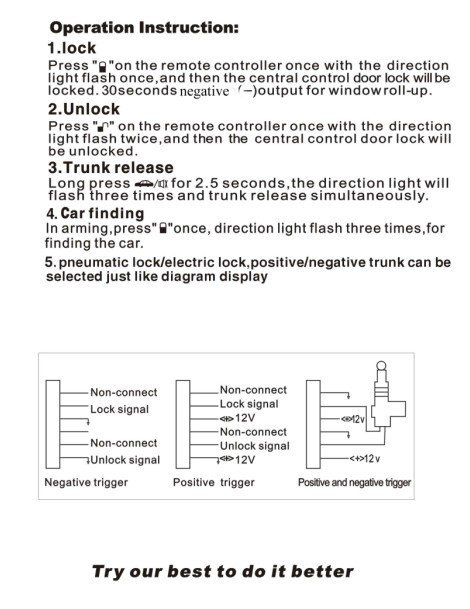

http://i01.i.aliimg.com/img/pb/294/0...013294_442.jpg

כן כל הערכה + התקנה.
זאת הערכה http://www.ebay.com/itm/Vehicle-Car-...item20cea76791
זה לא מרים לי חלונות, והתקנתי אצל חשמלאי בעפולה.

נעילת דלתות חשמלית מקורית בפונטו דור ראשון


אות נעילת/פתיחת הדלתות, הנו אות מינוס.
מצורף השרטוט של המע' המקורית של פיאט עם המקרא לצבעי החוטים:



צבעי חוטים בשרטוטי פיאט

M חום N שחור R אדום

S ורוד L כחול V ירוק

Z סגול A תכלת B לבן

C כתום G צהוב H אפור

שלובי צבעים לדוגמא: VB ירוק/לבן






סימנים מוסכמים


חץ אדום על החוט – מסמן כוון זרימה במתח חיובי ( + )

חץ שחור על החוט – מסמן כוון זרימה במתח שלילי ( - )

חץ כחול על החוט – מסמן כוון זרימה של אות נתון משתנה או מידע מחיישנים וכו'

30 - מתח חיובי קבוע מהמצבר.

31 - הארקה קבועה.

15 - מתח חיובי בהפעלת מתג הצתה.


בהצלחה ובברכה - רפי לין

רפי, המון המון תודה!

היכן נמצא מודול הנעילה ואיך אזהה אותו ?
